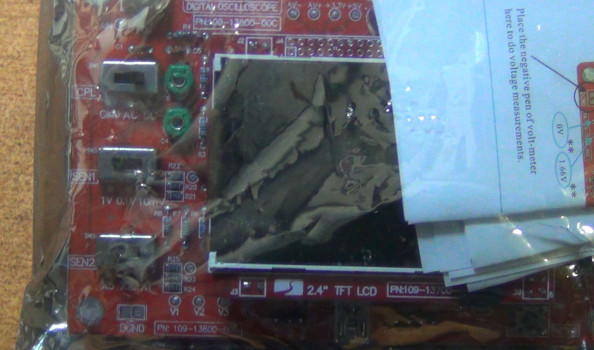

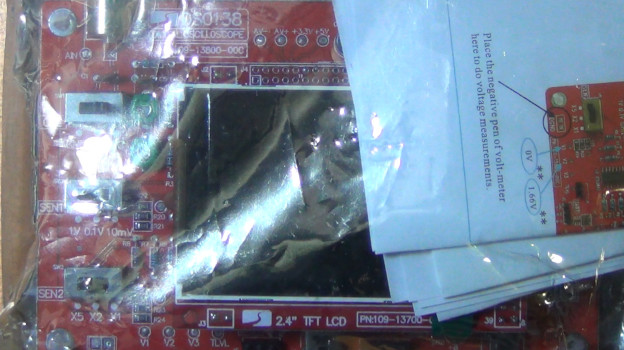

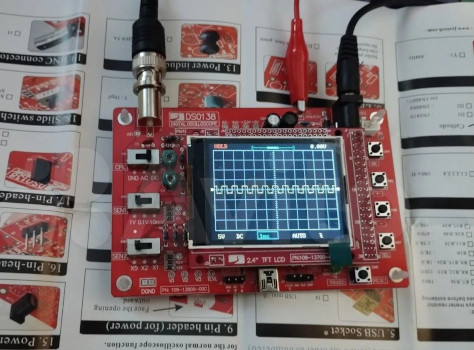

Осциллограф DSO138 оснащён цветным 2,4” TFT экраном (320 X 240 точек). Электропитание осциллографа внешнее, через установленный на плате разъем типа DC005 (5.5 x 2.1 мм), напряжение питания 9 В.
ВНИМАНИЕ !!! Блок питания в комплект не входит !!!
Имеется возможность записи сигнала во встроенную память (до 1024 выборок).
Изготовлен на основе микроконтроллера STM32F103C8.

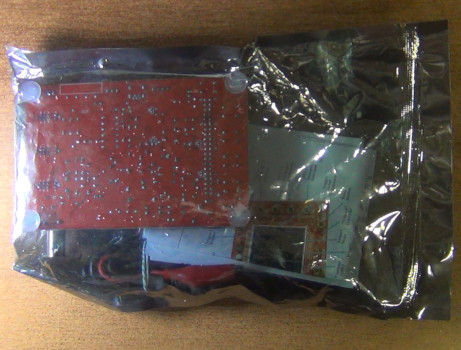

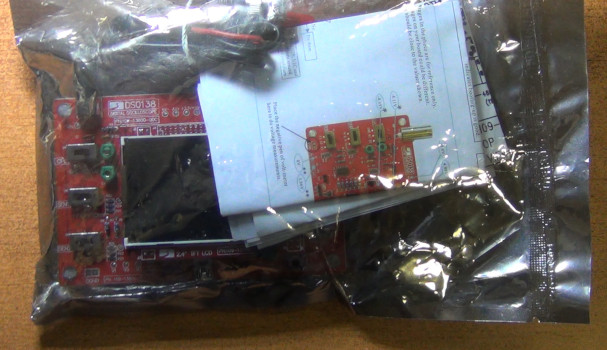

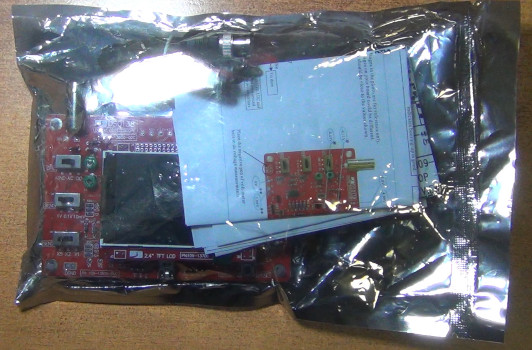

В комплект, кроме самого осциллографа входит BNC-clip кабель (с двумя зажимами "крокодил"), инструкция и схема.
Характеристики:
Количество выборок 1 млн./сек
Полоса пропускания 0…200 кГц
Диапазон чувствительности 10 мВ/дел.…5 В/дел.
Макс. входное напряжение 50 В
Входное сопротивление/ёмкость: 1 МОм / 20 пФ
Разрешение: 12 бит
Длина записи: 1024 точки
Шкала по времени: 500 сек/дел.…10 мксек/дел.
Питание: 9 В (8…12 В)
Потребление: ~120 мА
Размеры: 117×76×15 мм
Прозводство: Китай
