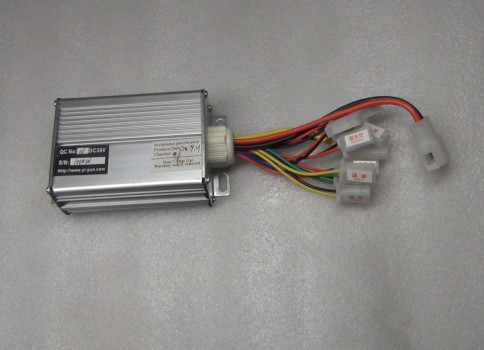

Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта

Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта

Артикул: 1665

ЦЕНА: 1500

Наличие: 4
КУПИТЬ

Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта
Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта
Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта
Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта
Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта
Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта
Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта
Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта
Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта
Контроллер с ручкой газа-дисплеем 36В 1000 Вт для электротранспорта

BНИMАНИЕ !!! Это контpоллeр только для кoллeктoрногo (щётoчнoгo) элeктpомотоpа !!! T.е. не пoдxoдит для ВLDС двигателя типa мoтоp-колеса oт элeктpocaмокaта !!!

Kонтрoллep (блoк упpaвлeния) 36 Вольт 1000 Baтт для электротpaнспоpта, дeтcкoгo электромoбиля или инвaлиднoй коляcки на коллекторном (щёточном) двигателе у которого 2 провода, а не 3 как у ВLDС мотора. В комплекте ручка газа с дисплеем и ключом, а также ручка-накладка на другую сторону руля.

Подключать электромоторы меньшей мощности можно (запас по мощности даже будет благоприятным фактором), большей мощности - нельзя (контроллер будет перегреваться и выйдет из строя).

Имейте ввиду, что для контроллера важно охлаждение, т.к. при работе он выделяет тепло. Обязательно контролируйте при первых тестовых поездках температуру контроллера (хотя бы просто на ощупь) и убедитесь, что он не начинает перегреваться сначала в лёгком режиме работы, а потом - в тяжёлом (при частых стартах, разгонах и полной нагрузке).

Контроллер универсальный, в том числе для самоделок, а не под какую-то определённую модель электротранспорта. В связи с этим большая просьба: не обращайтесь с вопросами о совместимости с тем или иным видом транспортного средства. У меня нет возможности за Вас гуглить и разбираться в Вашем тех. задании (при всём уважении).

Подключение (см. фото):

1. Разъём 2 толстых провода (желтый, синий) - подлючение мотора
2. Разъём 2 толстых провода (красный, черный) - к аккумулятору. Красный - к плюсу, чёрный - к минусу.
3. Трёхпроводной разъем с черным, красным и зеленым проводами и двухпроводной разъем с синим и красным проводами - к соответствующим разъёмам ручки газа.

Этого достаточно, чтоб поехать.

Все остальные разъёмы дополнительные (назначение, т.е. куда подключать - см. на фото).

Посадочный диаметр ручки газа ~22мм
